SOUS ENSEMBLES HYDRAULIQUES
Mini-centrales hydrauliques


Groupe hydraulique moteur 12/24Vcc

Application :

  • Equipement de bennes basculantes
  • Equipement de camions
  • Equipement d'engins mobiles

Composition :

  • Un moteur électrique de 1600W en alimentation 12 ou 24Vcc
  • Une pompe à engrenages groupe 1 de cylindrée 2,1cm3/tr
  • Un réservoir plastique horizontal de 5 ou 9 litres
  • Un limiteur de pression taré à 180 bars
  • Un clapet anti-retour en sortie de pompe
  • Une électrovanne de descente 2/2 NF, équipée de son solénoïde 12 ou 24VCC et connecteur Hirschmann
  • Un régulateur de débit 5l/min

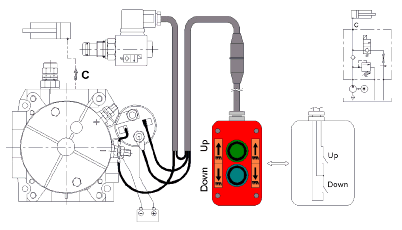

  • Boîtier électrique de commande 2 boutons + 3 mètres de câble (boîtier/centrale)
Référence
Tension
Volume du réservoir
Pression de travail maxi
MCB129
12Vcc
9 litres
210 bars
MCB259
24Vcc



Cliquez sur l'image pour l'agrandir.

Exemples de centrale :

Exemple de centrale hydraulique :

  • Réservoir acier 12L
  • Ensemble bloc de distribution à commande électrique


Exemple de centrale hydraulique :

  • Moteur 12V
  • Réservoir plastique
  • Avec distributeur à commande électrique


Exemple de centrale hydraulique :

  • Centrale 0,75kW mono
  • Sélecteur de by-pass
  • Sélecteur de circuit électrique



Pour commander une centrale sur mesure, veuillez nous contacter sur www.hynedi.com, rubrique "Contact".

Délai de traitement de la commande : 1 semaine.
